ASML və 3 çip istehsalçısı 6×12 düymlük çip maskasına hazırlaşır

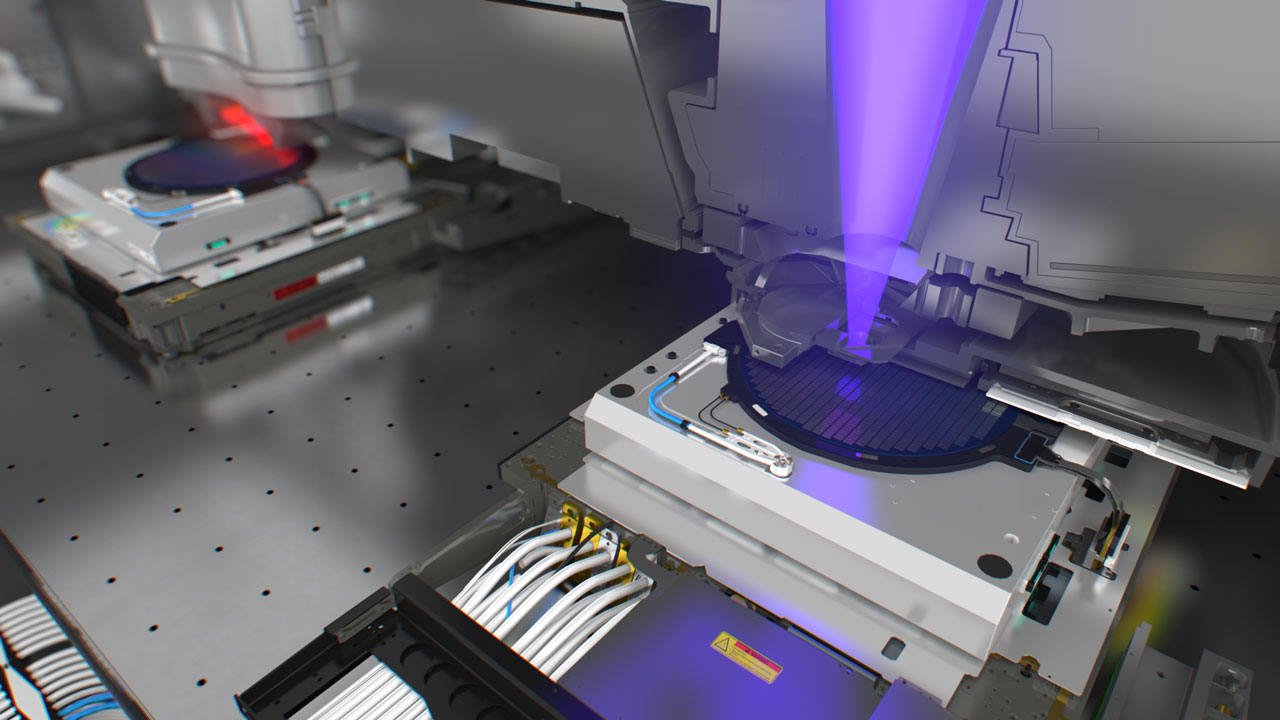

    “ASML”, “Intel”, “Samsung” və “TSMC” High NA EUV texnologiyası üçün 6×12 düymlük fotomaskalara keçmək məqsədilə əməkdaşlığa başlayıb. Bu litoqrafiya texnologiyası çip naxışlarını işıq vasitəsilə silisium lövhənin üzərinə köçürür. Fotomaska isə həmin naxışın şablonu rolunu oynayır. Yeni ölçü iri çipləri 2 hissəyə bölmədən, yalnız 1 işıqlandırma mərhələsində hazırlamağa imkan verəcək. Ancaq keçid bir neçə il çəkəcək. İlk mərhələdə indiki 6×6 düymlük maskalardan istifadə olunacaq.

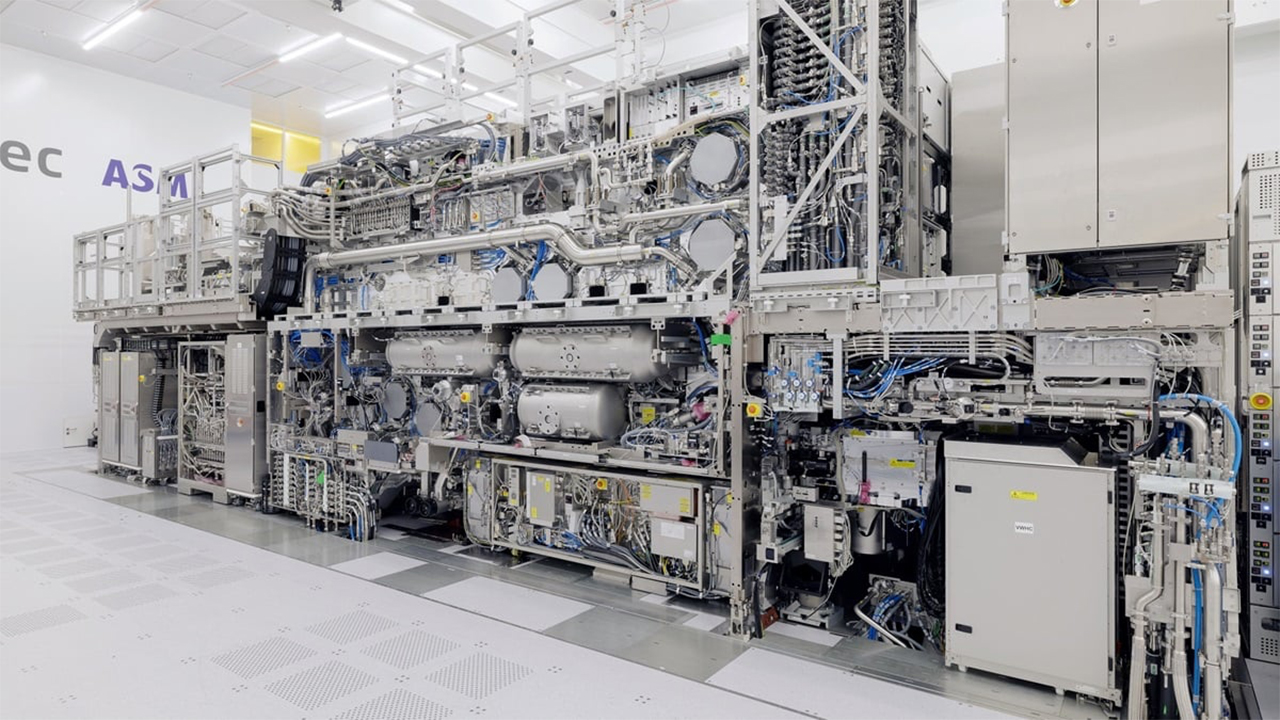

    High NA EUV sistemlərində işığı toplama qabiliyyətini göstərən ədədi apertura 0,55-dir. Bu avadanlıq 1 işıqlandırma mərhələsində 8 nm ayırdetmə dəqiqliyinə çatır. Hazırkı 0,33 aperturalı EUV skanerlərində isə bu göstərici 13 nm-dir. Daha yüksək dəqiqlik daha kiçik və sıx elementləri 1 mərhələdə yaratmağa imkan verir. Bununla maskaların və istehsal addımlarının sayı azala, proses sürətlənə və yararlı çiplərin payı arta bilər.

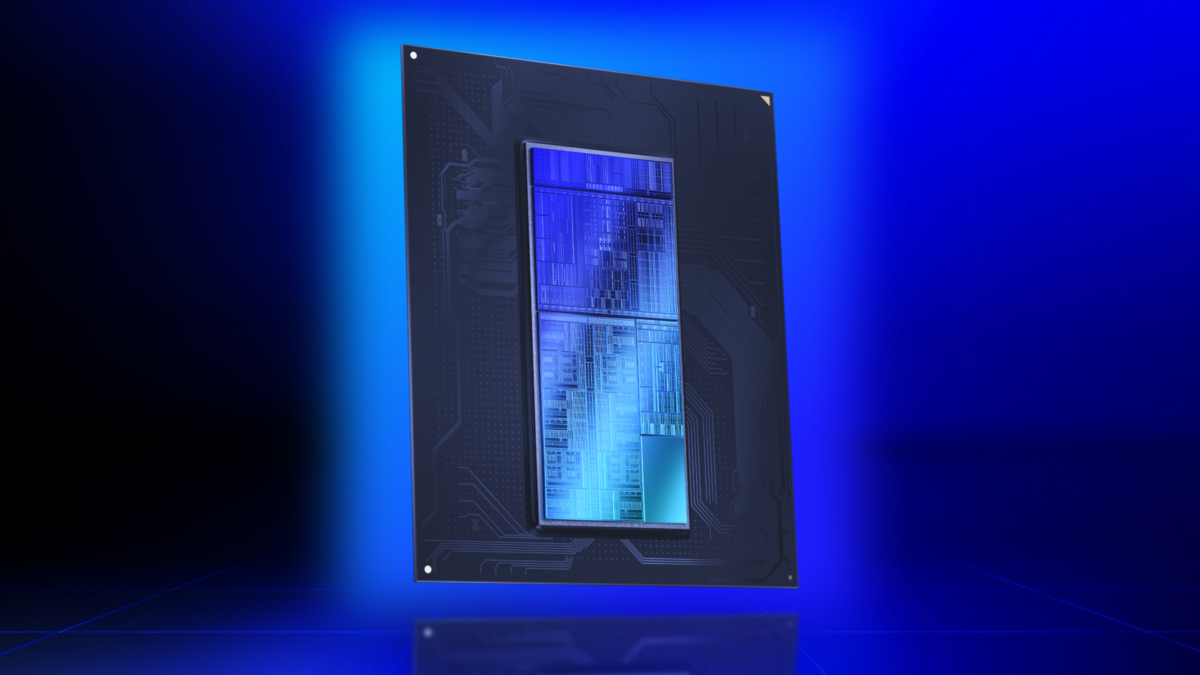

    Hazırkı 6×6 düymlük maska High NA EUV sistemində yalnız 26×16,5 mm-lik sahəni əhatə edir. Bu ölçü sahəsi 429 mm²-dən böyük olmayan istehlakçı prosessorlarının çoxu üçün kifayətdir. Daha iri mərkəzi prosessorlarda (CPU) və qrafik prosessorlarda (GPU) isə 26×33 mm-lik naxış 2 ayrı işıqlandırma mərhələsində yaradılıb birləşdirilməlidir. Digər seçim dizaynı daha kiçik çip hissələrinə, yəni çipletlərə bölməkdir. Birləşmə sərhədində yaranan çox kiçik uyğunlaşdırma xətası belə bağlantıları poza, qüsurları artıra və yararlı çiplərin sayını azalda bilər.

    2 işıqlandırma mərhələsinin birləşdirilməsi istehsal sürətini də aşağı salır. Yarım sahə ilə saatda 175-ə qədər silisium lövhə emal edən skaner birləşdirmə zamanı təxminən 125 lövhə emal edir. Dizaynerlər həmçinin birləşmə sərhədini nəzərə almalı və əlavə qaydalara əməl etməlidirlər. 6×12 düymlük maska isə tam 26×33 mm-lik sahəni yenidən əlçatan edir. Beləliklə, iri çip naxışı 1 işıqlandırma mərhələsində yaradıla bilər.

    Yeni formata keçmək üçün yalnız maskanın ölçüsünü dəyişmək kifayət deyil. İstehsalçılar boş maska lövhələrini, naxış yazma və aşındırma avadanlığını, eləcə də yoxlama, təmizləmə və qoruyucu örtük sistemlərini yeniləməlidirlər. “ASML” skanerlərində də dəyişiklik aparılmalıdır ki, daha böyük maskalar yüksək dəqiqliklə saxlanılsın və hərəkət etdirilsin. Köhnə 6×6 düymlük format istifadədə qalacağı üçün zavodlarda hər 2 ölçüyə uyğun saxlama, daşıma və avtomatik idarəetmə sistemi qurulmalıdır.

    “Intel” artıq “Fab D1X” müəssisəsində seçilmiş “Intel 18A” qatları üçün High NA EUV sistemindən yararlanır. Şirkət həm yarım sahə, həm də birləşdirmə üsulunu dəstəkləyir. “Samsung” bu texnologiyanı 2028-ci ildə DRAM-ın kütləvi istehsalına daxil etməyi planlaşdırır. “TSMC” isə ondan 2030-cu ildən qabaqcıl istehsal proseslərində yararlanmaq niyyətindədir. Hər 3 şirkət ilk mərhələdə 6×6 düymlük maskalarla başlayacaq. “Intel” daha böyük format üzərində 3 ildir işləsə də, keçid tarixini açıqlamayıb.

    “ASML” və “TSMC” yeni 6×12 düymlük fotomaska üçün pilot xətti 2031-ci ildə qurmağı planlaşdırır. Qabaqcıl çip istehsalında işlədiləcək tam litoqrafiya sisteminin 2033-cü ildə hazır olması hədəflənir. Hər 2 formatın müəyyən müddət paralel işləyəcəyi gözlənilir. Böyük maskalar əsasən süni intellekt sürətləndiriciləri, məlumat mərkəzləri üçün CPU-lar və yüksək səviyyəli GPU-lar baxımından əhəmiyyətli olacaq. DPU-lar, yəni məlumat emalı prosessorları və proqramlaşdırılan FPGA çipləri də bu siyahıya daxildir.
